多規格選擇
可提供獨立式、1U機架式機架式安裝，安裝快捷，使用方便；

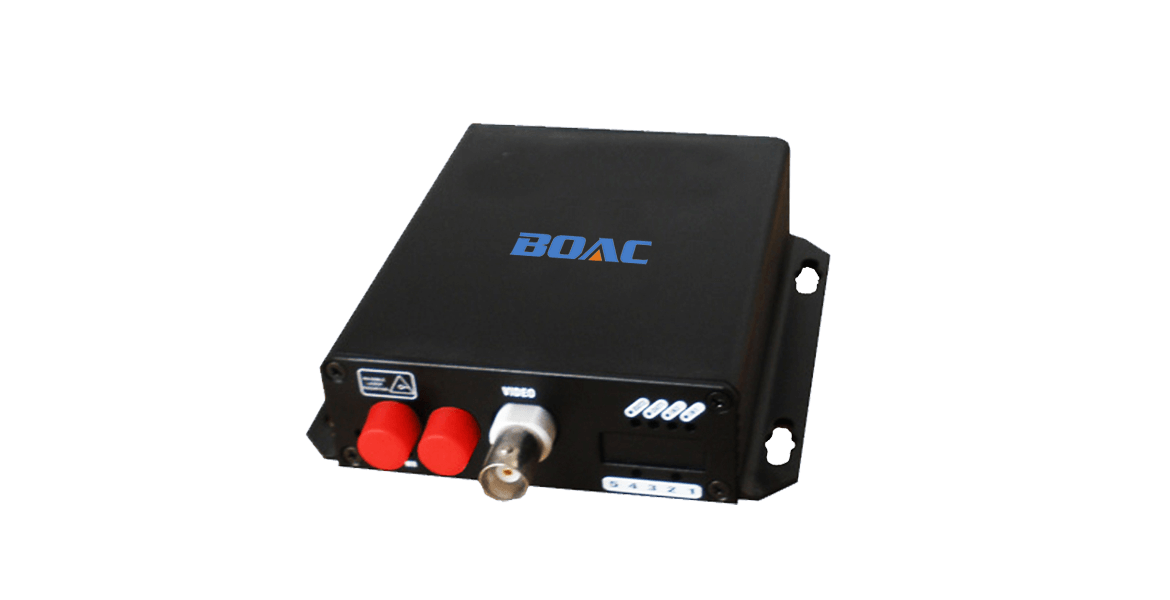

節點光端機
伯奧克節點光端機

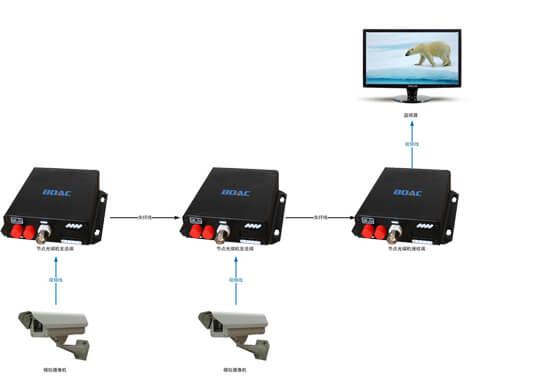

節點式數字視頻光端機采用時分復用技術（TDM），通過電分插復用方式（ADM），在一芯光纖上可同時傳送最多16路視頻信號，支持節點數最多16個，節點式光端機遠端設備可接入多路視頻信號，局端設備可實時輸出多路視頻。節點式數字視頻光端機遠端設備可以選配光鏈路保護機盤，能自動隔離故障節點，確保其它節點機正常工作，節點式數字視頻光端機接收機（局端機）采用獨立或子架模塊式結構，高密度安裝，并能架間設備進行統一管理。
- 光接口:SC/FC可選
- 信號接口: BNC/鳳凰端子/RJ45
- 傳輸距離:120km
- 產品規格: 桌面式/機架式
產品特性
光電自適應
自適應技術，使用時無需進行電氣光學調節。
LED燈狀態顯示
LED狀態指示燈對關鍵的參數進行監視；
適應性強
適用于極高溫和極低溫等工業嚴酷環境；
安裝方便
無需軟件設置，支持即插即用功能，支持熱插拔；
多種信號傳輸
可支持視頻、音頻、數據、網絡等信號遠距離傳輸。
基本參數：
視頻接口數 2-16路視頻
視頻接口形式 BNC
視頻阻抗 75 Ω(非平衡)
視頻電壓 典型1Vpp(峰- 峰值),最大1.2Vpp
視頻帶寬 10MHz
視頻采樣 15MHz高速采樣
視頻數碼位寬 8/10/12位(比特)
微分增益 （10%-90%APL） DG <1%( 典型值)
微分相位 ?。?0%-90%APL） DP <0.8°( 典型值)
場傾斜 <0.5%
視頻信噪比(加權) S/N≥70dB
音頻信號方向 多路正向、反向或雙向音頻
接口端子 工業接線端子
音頻輸入/輸出電平典型 0dBm
音頻輸入/輸出阻抗 600Ω(平衡/不平衡)
音頻輸入/輸出電壓 2VP-P(峰-峰值)
音頻帶寬 20Hz～20kHz
采樣速率 58.6K
非線性失真系數 ≤1%
音頻信噪比(加權) S/N≥85dB
數據接口 工業接線端子(標配),RJ45(訂做)
數據控制 云臺PTZ解碼器,控制鍵盤,矩陣控制數據接口
數據類型 RS-485 (2線制),RS232或RS422等
●節點光端機使用說明書
