輪巡與自動切換功能
自帶輪巡功能，可設置輪巡開關、輪巡時間與輪巡通道；用戶自定義方案儲存與調用；
DVI切換器
產品簡介

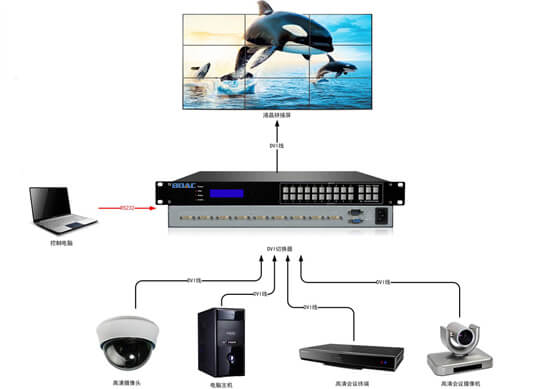

伯奧克DVI切換器是指多路DVI輸入信號一路輸出DVI信號，這些DVI數字輸出信號可以用標準的DVI電纜傳輸最遠至5米。對于需要更長傳輸距離的應用，采用專利設計的高性能數字視頻電纜能將DVI信號傳輸最遠25米。DVI切換器可以實現在多個輸入DVI信號中選擇任意1路DVI信號輸出，對傳輸?shù)膱D像信號進行切換、重復、加工和復制。它可以對多路視頻信號進行自動或手動控制，使一個顯示器能顯示多臺攝像機信號。
- 接口: DVI
- 帶寬：4.95Gbps
- 分辨率: 1080p
- 機箱:桌面式/1-4U標準機架式
產品特性

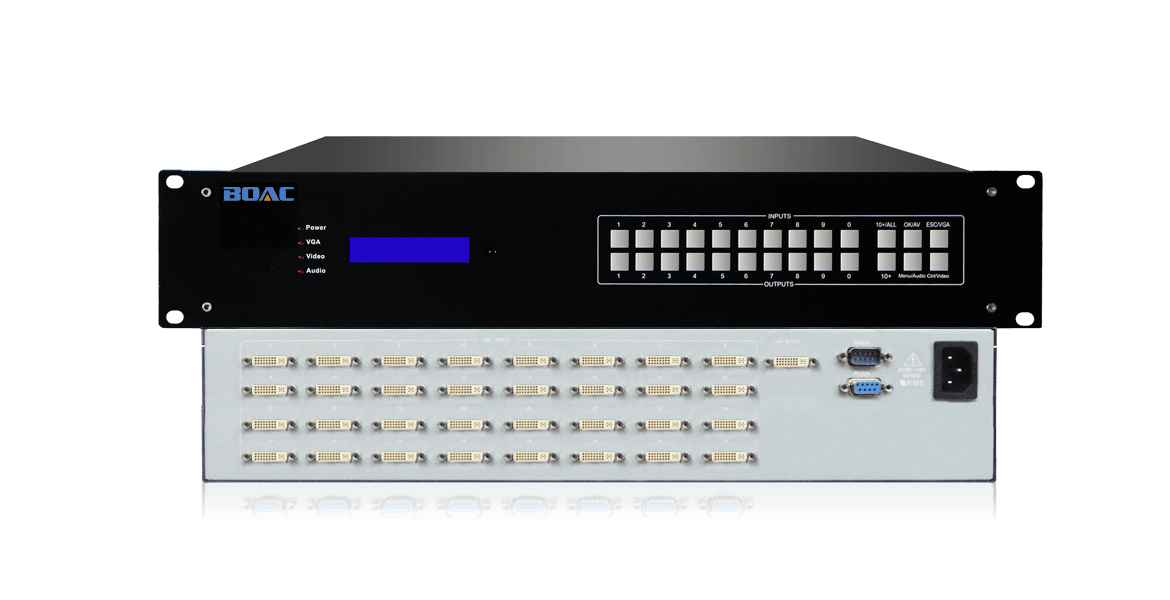

最大支持64路信號輸入

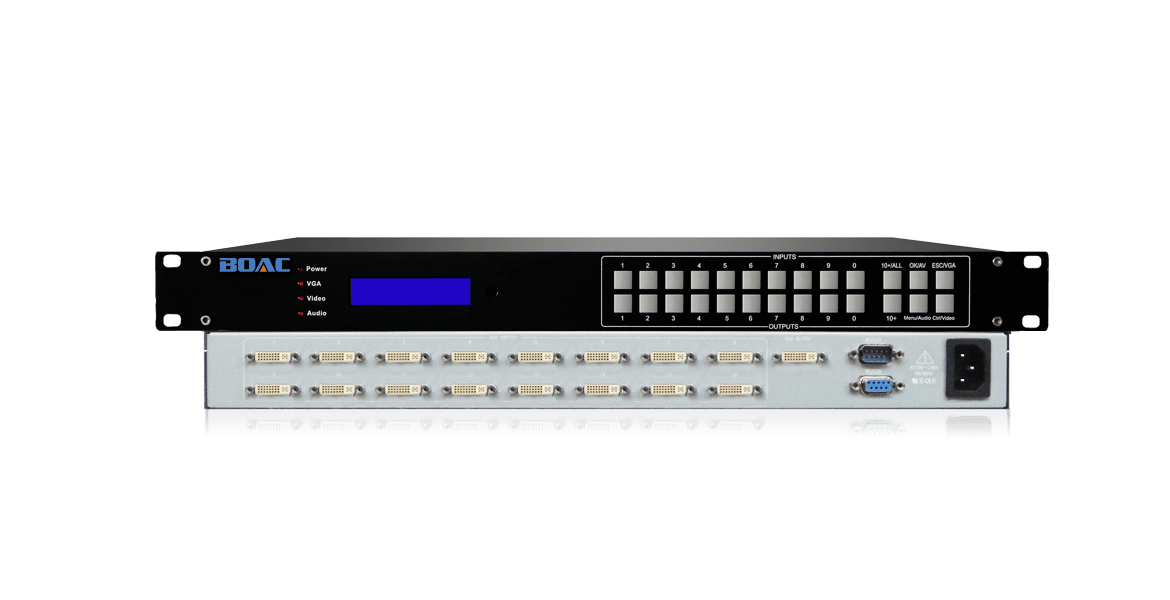

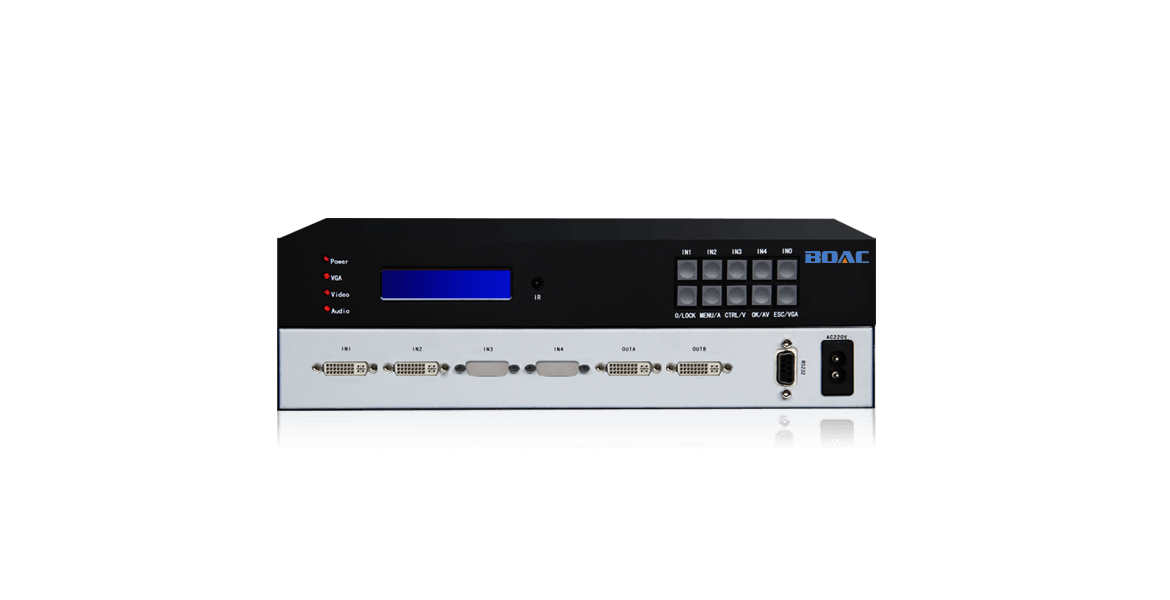

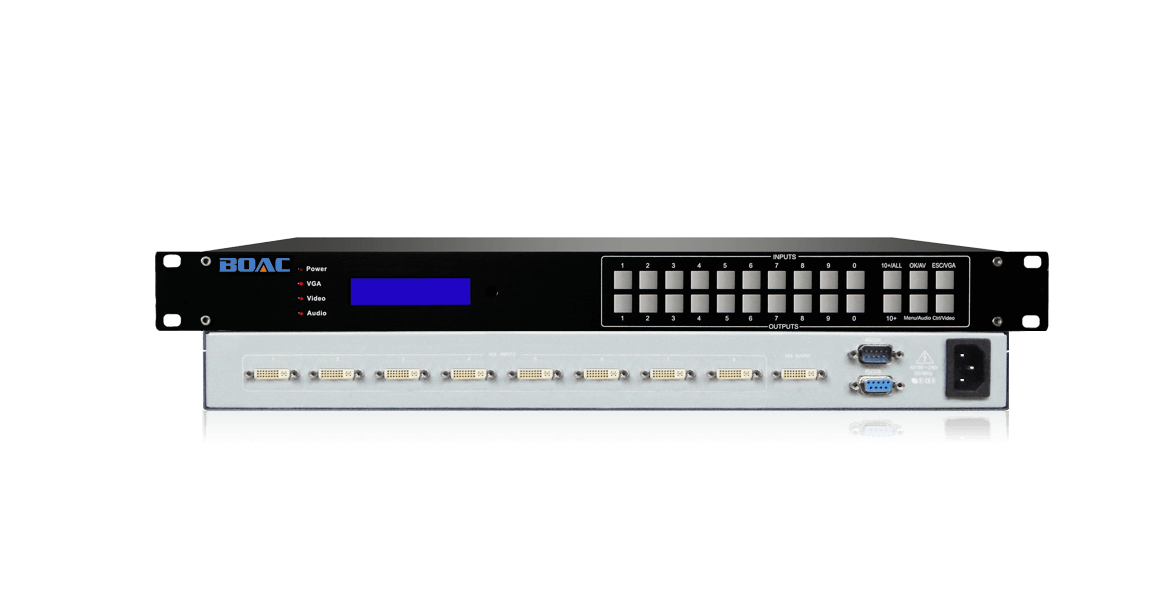

支持2/4/8/16/32/64路DVI信號作為輸入。(32路以上需定制)
高清分辨率
支持分辨率高達 1920x1080P 的計算機視頻；
多種管理方式
支持紅外遙控、面板管理、RS232管理、網絡管理及計算機軟件管理，使對矩陣的控制變得隨心所欲；
用戶自定義方案儲存與調用
提供最多32個用戶自定義的輸出通道配置方案，并可對方案進行儲存與調用，免去在多組預定模式間切換時的繁瑣操作，在客戶端可以輕松管理預案的調用與管理；
IP地址對進行控制
可以通過控制服務器IP地址對進行控制。
基本參數：
帶寬(速率) 4.95Gbps滿載
亮色度干擾 -55dB@5Mhz
微分相位 0.05o(RL=150Ω)
微分增益 0.05%(RL=150Ω)
最大傳播延時 5ns(±1ns)
切換速度 ≤100ns
信號接口：
信號類型 DVI-D全數字T.M.D.S信號
信號接口 DVI-I母口
支持分辨率 1080P
信號強度 T.M.D.S：800mVp_p
均衡延長能力 不小于50m /24AWG ( 1080P60 )
輸出驅動能力 不小于7m /28AWG ( 1080P60 )
控制類型：
控制方式 面板、遙控、軟件
面板按 觸點
控制接口 RS-232(DB9)
波特率與協議波特率 9600
數據位 8位
停止位 1位，無奇偶校驗位
串行控制口結構 2=TX，3=RX，5=GND
TCP/ IP 接口 RJ45
網絡控制協議 UDP;TCP/IP
產品規格:
電 源 100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度 -20°C ~ +60°C
工作溫度 0℃-50℃
相對環境濕度 5%~ 75%
尺寸 桌面式/標準機架式1-4U
帶寬(速率) 4.95Gbps滿載
亮色度干擾 -55dB@5Mhz
微分相位 0.05o(RL=150Ω)
微分增益 0.05%(RL=150Ω)
最大傳播延時 5ns(±1ns)
切換速度 ≤100ns
信號接口：
信號類型 DVI-D全數字T.M.D.S信號
信號接口 DVI-I母口
支持分辨率 1080P
信號強度 T.M.D.S：800mVp_p
均衡延長能力 不小于50m /24AWG ( 1080P60 )
輸出驅動能力 不小于7m /28AWG ( 1080P60 )
控制類型：
控制方式 面板、遙控、軟件
面板按 觸點
控制接口 RS-232(DB9)
波特率與協議波特率 9600
數據位 8位
停止位 1位，無奇偶校驗位
串行控制口結構 2=TX，3=RX，5=GND
TCP/ IP 接口 RJ45
網絡控制協議 UDP;TCP/IP
產品規格:
電 源 100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度 -20°C ~ +60°C
工作溫度 0℃-50℃
相對環境濕度 5%~ 75%
尺寸 桌面式/標準機架式1-4U
